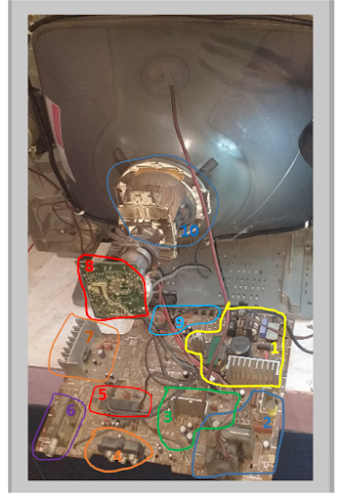

Televisi merupakan peralatan eketronika yang berfungsi menampilkan gambar dan suara. Sebagai teknisi dalam melakukan perbaikan atau service televisi alangkah baiknya kita mengenal terlebih dahulu blok utama dari sebuah rangkaian televisi yang nantinya dapat mempermudah kita dalam melakukan diagnosa kerusakan dalam melakukan perbaikan atau service televisi, Berikut ini gambar dari sebuah Blok Televisi dan bagian yang sering mengalami kerusakan.
1. Blok Power Suplay
Komponen yang sering rusak adalah Saklar, IC / STR, Dioda, TR, Sekring dan Kapasitor
2. Blok Horizontal
Komponen yang sering rusak adalah TR H output, kapasitor dan Flayback
3. Blok Vertikal
Yang sering mengalami kerusakan adalah IC,resistor, dioda dan kapasitor
4. Blok Input / Output
Komponen yang sering rusak adalah solderan retak pada kaki panel input / output
5. Blok Driver Horizontal dan Vertikal
Komponen yang sering rusak adalah IC driver / Vidio
6. Blok Tuner / RF
Komponen yang sering rusak adalah Tuner
7. Blok Suara
Komponen yang sering rusak adalah IC, Loudspeaker dan kapasitor
8. Blok RGB
Komponen yang sering rusak adalah IC RGB dan Soket RGB
9. Blok Program
Komponen yang sering rusak adalah IC program, Tombol Program
10. Yoke H & V
Komponen yang sering rusak adalah Gulungan
yoke H & V pada yoke terbakar
Penjelasan Dalam bentuk vidio anda dapat lihat di link ini
Demikian artikel ini semoga bermanfaat
terima kasih 🙏
